PODROBNÝ POPIS PRODUKTU:

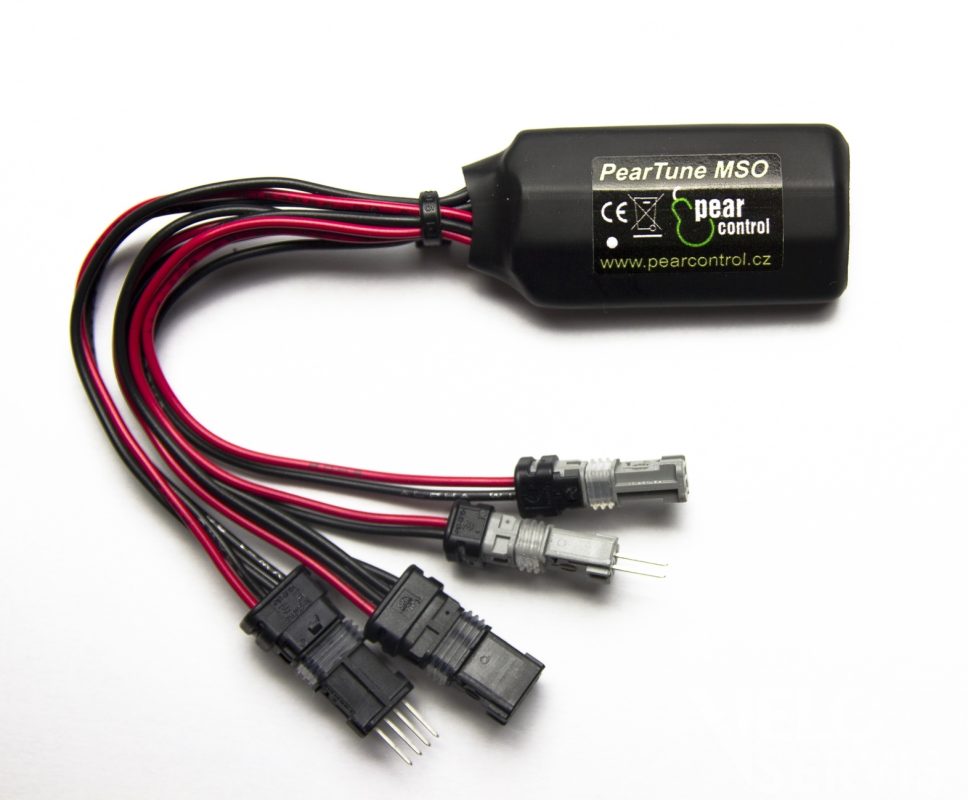

PearTune se zapojí do systému elektrokola s použitím kompatibilních originálních konektorů. Zařízení není nutné nijak nastavovat ani není při instalaci nutné použití diagnostiky. Veškerá konfigurace a adaptace na nastavení konkrétního kusu elektrokola je zajištěna automaticky.
PearTune je zapojeno mezi senzor tachometru a jednotku motoru a mezi display a jednotku motoru. Jako napájení se používá napájení displeje. Veškeré údaje jako je aktuální, průměrná, maximální rychlost, ujetá vzdálenost, atd. zůstávají na displeji pravdivě zobrazovány.
Jediný rozdíl je v tom, že od okamžiku instalace Vy, nikoliv Vaše kolo, určujete, jak rychle pojedete. Maximální rychlost je limitována již pouze frekvencí šlapání.
POUŽÍVÁNÍ
Funkci PearTune MSO lze kdykoliv během jízdy zapnout nebo vypnout krátkým stiskem tlačítka pro asistenci vedení kola (walk button). Funkce tohoto tlačítka zůstává při dlouhém stisku nezměněna. Aktivita zařízení je vždy zobrazována určitým elementem na displeji (v závislosti na typu displeje) a zobrazením hodnoty 9.9 km/h (2.5km/h) bezprostředně po zapnutí (vypnutí) zařízení.
Instalační postup - ke stažení zde
Manuál PearTune MSO 4.0 SMART_CZ - ke stažení zde
PT-MSO-B2:
① sejmout rameno pedálu a plastový kryt středového pohonu (povolením TORX šroubů) na opačné straně, než je umístěn talíř rozety řetězu. Pod tímto krytem jsou umístěny kabely a potřebné konektory.
② Rozpojit čtyřpólový konektor mezi displayem a tělem motoru (DISPLAY) a dvoupólový konektor mezi senzorem tachometru a tělem motoru (SPEED SENSOR).
③ Oba odpovídající konektory na MSO je nutné zapojit místo původních do těla motoru a původní konektory naopak do MSO podle barevného kódování (červený vodič na červený vodič).
④ Pro zachování vodotěsnosti je vhodné použít na původní konektory zapojené do protipólů v MSO teplem smrštitelnou bužírku s lepidlem. Umístit MSO do vhodné polohy a případně použít na kabeláž elektrikářské stahovací pásky. Namontovat kryt i rameno zpět a kolo je připraveno k testovací jízdě.
Výrobce
PearControl s.r.o.
Příkopy 1889
393 01 Pelhřimov
CZECH REPUBLIC
Technické parametry
Rozměry bez kabelů: 21 x 40 x 12mm
Rozsah napájecího napětí: 5 - 15 V
Maximální odběr: 100 mA
Maximální příkon: 1.5W
Hmotnost: max. 30g
Napětí nikde v zařízení, ani uvnitř ani na vstupních/výstupních pinech nepřesahuje 20 V
Legislativa
Výrobce si vyhrazuje právo na změny. Tento návod je nedílnou součástí prodávaného zařízení. Zařízení není samostatně funkčním celkem. Používáním zařízení PearTune MSO se jeho uživatel zavazuje, že bude upravené elektrokolo používat v souladu s platnou legislativou daného státu a to i mimo pozemní komunikace, tedy pouze na vlastním pozemku, nebo na pozemcích k tomu určených. Uživatel rovněž bere na vědomí, že provozování kola mimo vlastní pozemek i s vypnutým, avšak nainstalovaným zařízením PearTune MSO nemusí být v souladu s legislativou. Výrobce nezaručuje neporušení záruky elektrokola ani nemožnost poškození či zablokování systému elektrokola. Výrobce se zříká zodpovědnosti za jakékoliv škody, ať už na zdraví či na majetku, spojené s instalací či používáním tohoto zařízení.
Výrobce je držitelem certifikátu zkoušek elektromagnetické kompatibility – shoda s předpisy EU (označení CE) a certrifikátu o restrikci použití nebezpečných substancí (označení RoHS).
